Rutronik amplía su cartera con los últimos condensadores de película X1, X2 e Y2 de Vishay Intertechnology. Son idóneos para eliminar las interferencias electromagnéticas (EMI) en aplicaciones estándar de línea cruzada y derivación de línea.

La serie F340 se ha diseñado para cumplir los requisitos más exigentes de robustez frente a la humedad. Como resultado, es posible obtener fácilmente 1.000 horas de funcionamiento en tests de polarización temperatura-humedad (THB) a 85 °C y 85 % de humedad relativa.

Además, los condensadores destacan por su gran estabilidad en términos de capacitancia, factor de disipación y resistencia de aislamiento. Esa suma de propiedades permite una vida útil más larga en condiciones de uso exigentes en la electrónica de potencia industrial y de automoción, como cargadores de baterías, inversores de energías renovables, accionamientos de motores y SAI.

Destacan por su gran estabilidad en términos de capacitancia, factor de disipación y resistencia de aislamiento.

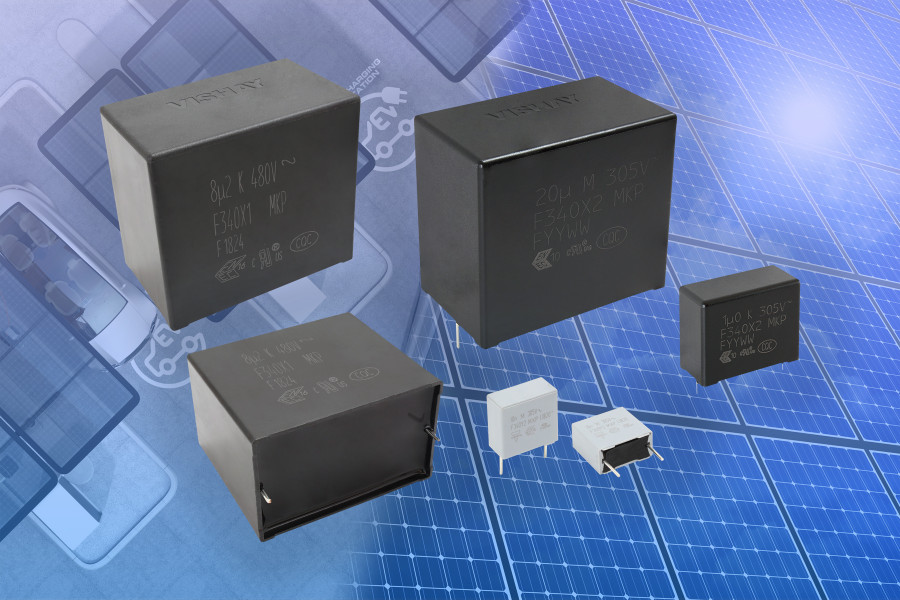

Con los productos F340, Vishay ofrece una gama completa de condensadores de seguridad X1, X2 e Y2 con IEC60384-14 / AMD1 2016 Grado IIIB, disponibles en dos versiones con tensiones nominales de 305 VCA o 480 VCA. Las principales características de seguridad incluyen un encapsulado consistente en una carcasa de plástico ignífugo UL Clase 94 V-0 y un sellado de resina epoxi.

Con una amplia gama de valores de capacitancia de 0,01 μF a 20 μF, pueden utilizarse de forma flexible. Su elevada capacidad de corriente de ondulación de hasta 18 A a 10 kHz garantiza además una larga vida útil.Gracias a un diseño mejorado y a la selección de materiales, la vida útil de los condensadores se ha alargado considerablemente.

Como resultado, es posible superar pruebas de cualificación de 1.000 horas a 85 °C y una humedad relativa del 85 % a tensión nominal, o de hasta 2.000 horas a temperaturas de funcionamiento de hasta 125 °C o 150 °C en prueba de resistencia (ampliada).

El F340X1, con una tensión nominal de 480 VCA, ofrece valores de capacitancia desde 0,22 μF hasta 8,2 μF, al tiempo que soporta tensiones de funcionamiento de hasta 530 VCA para garantizar el cumplimiento de las variaciones de tensión admisibles en las redes trifásicas.

El F340X2 ofrece una gama de capacitancias de 1 μF a 20 μF con una tensión nominal de 305 VCA.

La familia se completa con la serie F340Y2 también con una tensión nominal de 305 VCA. Al igual que el F340X1, el F340Y2 está cualificado conforme a la norma AEC-Q200 y ofrece un rango de capacitancia de 0,01 μF a 1 μF.

Certificados y ejemplos de uso

Otras características: cualificado según AEC-Q200 (F340X1 y F340Y2); certificados EN, UL y CQC de seguridad y resistencia a la humedad; pasos de cable de 15 mm, 22,5 mm, 27,5 mm, 37,5 mm y 52,5 mm; sin plomo (Pb) y conforme a RoHS; sin halógenos y Vishay Green (F340X1 480 VCA y F340X2 305 VCA).

Ejemplos de uso: X1 estándar y aplicaciones de impedancia en serie; aplicaciones Y2 estándar de derivación de línea (entre línea y tierra); electrónica de potencia industrial y de automoción: cargadores de baterías, inversores de energías renovables, motores, accionamientos y SAI.
